Декабрь 2025
Совместно со специалистами ООО "Теплоэнергосервис ДКМ" разработан проект и выполнены работы по техническому перевооружению котла КВГМ-50 ст.№4 с установкой автоматики безопасности и регулирования на базе контроллера серии СР6700. В центральном шкафу использованы резервированные процессорные модули СР6781. В горелочных шкафах использованы процессорные модули СР6783. Установлено оборудование АРМ оператора с актуальной версией SCADA «EISA». После проведения технологической наладки котел сдан в эксплуатацию.
СОСТАВ КОНТРОЛЛЕРА ЦЕНТРАЛЬНОГО ШКАФА УСО6101
| Тип модуля | Количество модулей |
| СР6781 | 2 |
| СР6711 | 20 |
| СР6713 | 6 |
| СР6723 | 10 |
| СР6725 | 14 |
| СР6731 | 12 |
| СР6732 | 5 |
| СР6751 | 2 |
| СР6761 | 6 |
| СР6044 | 2 |
| СР6082 | 1 |
| СР6640 | 4 |
| СР6923.7 | 1 |
СОСТАВ КОНТРОЛЛЕРА ГОРЕЛОЧНОГО ШКАФА УСО6231
| Тип модуля | Количество модулей |
| СР6783 | 1 |
| СР6711 | 8 |
| СР6713 | 8 |
| СР6723 | 2 |
| СР6725 | 4 |
| СР6731 | 3 |
| СР6761 | 3 |
| СР6044 | 1 |
| СР6640 | 1 |
| СР6923.7 | 1 |

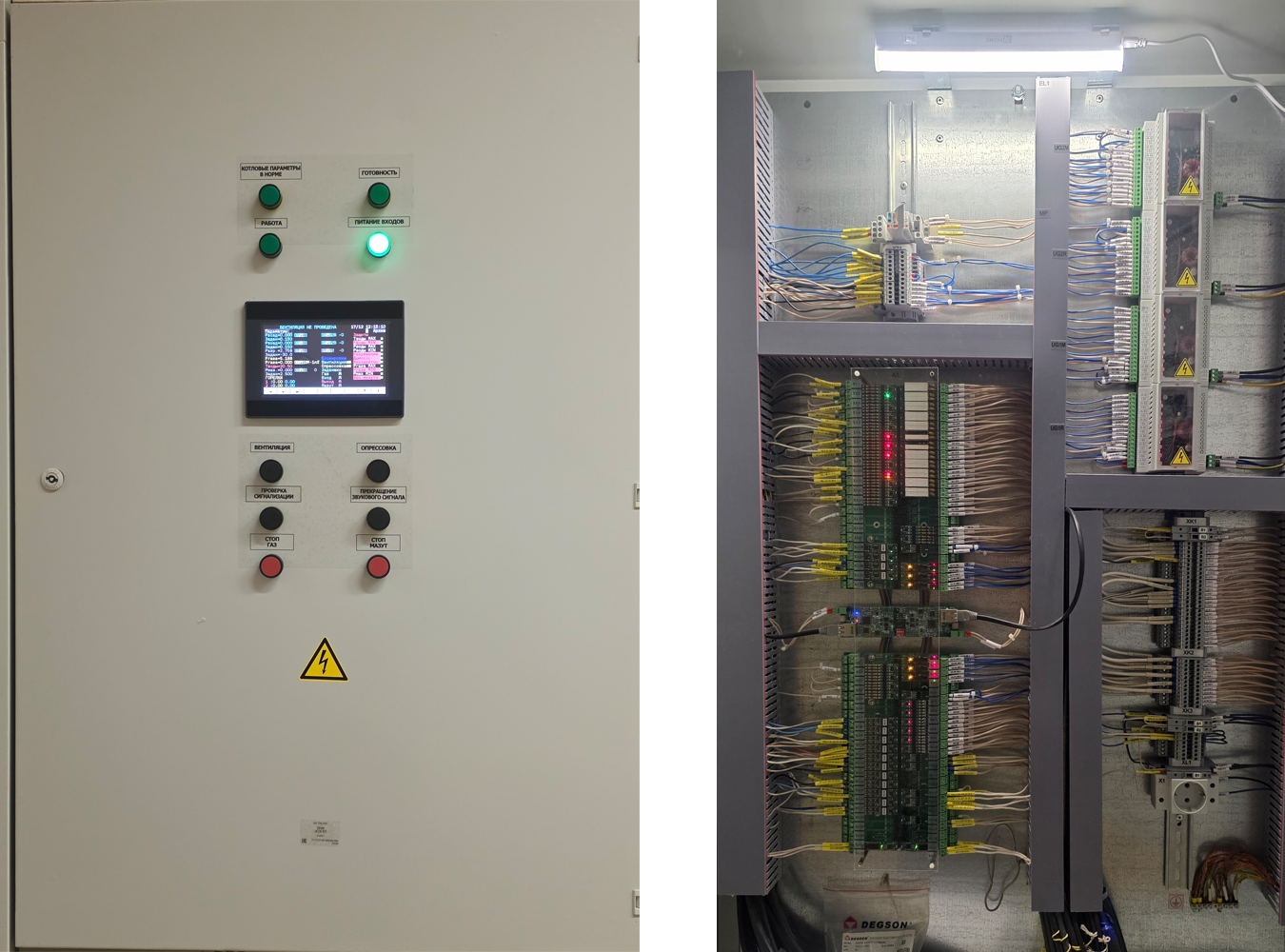

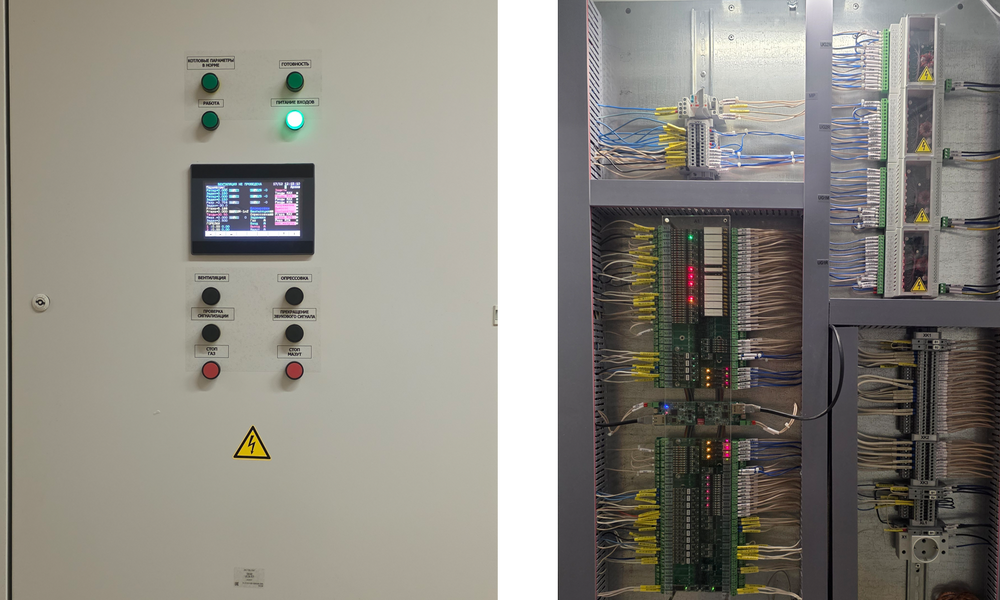

ШКАФ УПРАВЛЕНИЯ КОТЛА КВКМ-50 ст. №4

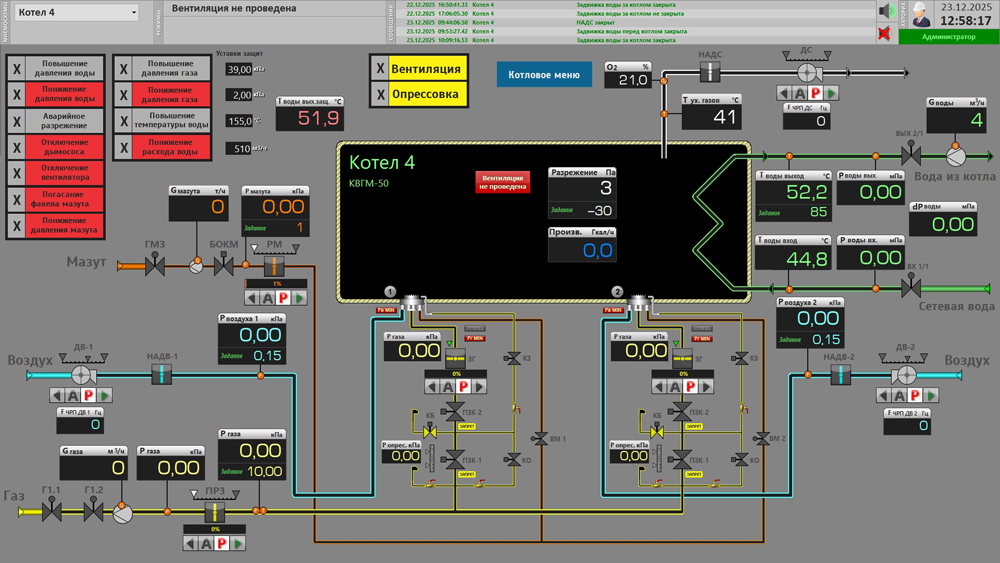

МНЕМОСХЕМА КОТЛА №4 КВГМ-50
